Le succès industriel ne tolère aucun compromis sur la fiabilité des équipements. Face à la diversité des fluides à pomper, des environnements réglementés jusqu’aux lignes exposées à la corrosion ou à l’abrasion, les pompes pneumatiques à membranes s’imposent comme une réponse hautement technique. Leur aptitude à s’auto-amorcer, à fonctionner à sec et à intégrer les matériaux les plus résistants, les place au carrefour de l’innovation et du pragmatisme pour des secteurs aussi variés que la chimie, l’agroalimentaire, la pharmacie ou la cosmétique.
Qu’il s’agisse de transférer des liquides fortement visqueux, des particules abrasives ou des solutions corrosives, ces pompes pneumatiques à membranes comme on peut en trouver sur le site de l’entreprise Mesa, qui accompagne les industriels dans la réalisation de leurs projets en proposant des solutions techniques sur mesure, innovantes et adaptées à leurs besoins spécifiques, sont devenus incontournables pour garantir la continuité des process et optimiser la sécurité sur site. Leur valeur ajoutée ne se limite pas à leur robustesse technique ; en offrant des options modulaires, une compatibilité parfaite avec les normes ATEX ou FDA, et une maintenance simplifiée, elles s’adaptent à l’évolution des besoins industriels sans sacrifier la performance.

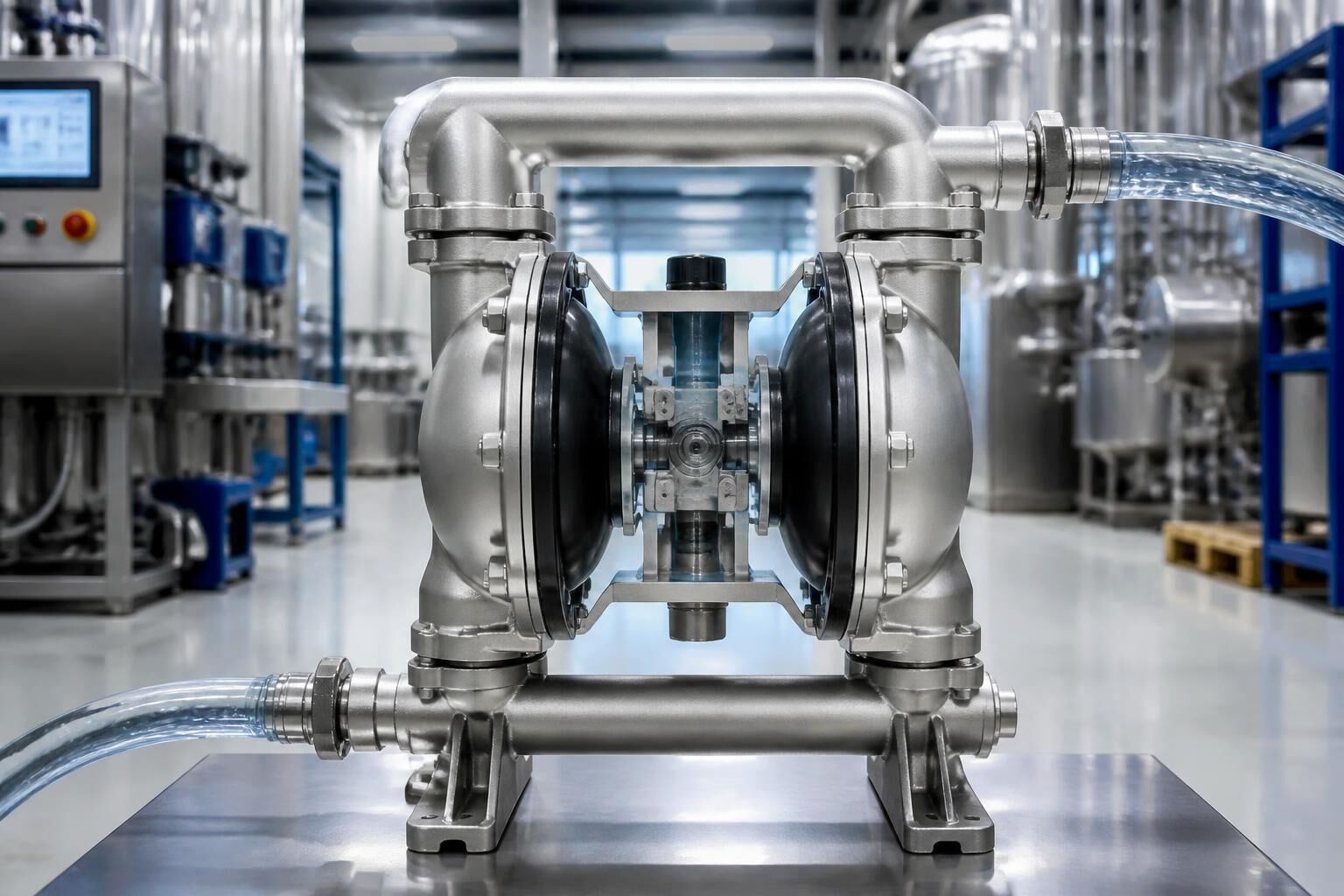

Fonctionnement et principe des pompes pneumatiques à membranes
Mécanisme d’alternance pneumatique et transfert de fluides
Le principe de fonctionnement de la pompe à diaphragme, également appelée pompe à membrane, repose sur un mouvement réciproque des membranes souples, généralement actionné par la distribution séquentielle d’air comprimé. Ce mécanisme, sans pièce tournante dans la zone humide, garantit un pompage efficace tout en réduisant considérablement l’usure mécanique. Chaque membrane est reliée à une tige commune ; l’air comprimé appliqué successivement de part et d’autre crée une dépression et une surpression qui déplacent le fluide dans la chambre de la pompe. La conception exclut toute source d’étincelle et supprime l’intervention de moteurs électriques, rendant ces pompes particulièrement adaptées aux environnements où la sécurité intrinsèque est une priorité.
Cette architecture permet un transfert précis du liquide, que ce soit pour des solutions claires, visqueuses ou chargées de solides. Les clapets à billes ou clapets plats assurent l’étanchéité et la circulation unidirectionnelle, optimisant la remontée ou la vidange de fûts en toutes circonstances.
Avantages du démarrage à sec et de l’auto-amorçage
Contrairement à bien des technologies, la pompe pneumatique à membranes accepte le démarrage à sec sans dommage, un atout majeur lors du remplissage initial des canalisations ou en cas de fluctuation d’alimentation en fluide. Cette particularité lui assure une longévité appréciable et limite les arrêts inopinés. L’auto-amorçage, jusqu’à plusieurs mètres d’aspiration (en fonction du modèle et du diamètre d’arrivée), permet une installation flexible, même lorsque la pompe est positionnée au-dessus du niveau de fluide à pomper.
La capacité à reprendre le pompage après interruption ou désamorçage, sans intervention manuelle, renforce la sécurité opérationnelle sur l’ensemble de la chaîne industrielle. Les pompes pneumatiques à membranes sont ainsi préconisées dans des situations de transfert critique où la continuité du service et la disponibilité maximale sont impératives.
Gestion des pulsations et sécurité ATEX intégrée
La conception à double chambre crée naturellement des pulsations dans le circuit, perceptibles notamment lors du pompage de fluides à faible viscosité. L’ajout d’un antipulsateur, disponible en option, permet d’atténuer ces fluctuations et d’optimiser le débit pour des applications exigeant une régularité exemplaire.
Cette technologie bénéficie d’atouts intrinsèques pour la sécurité en zone ATEX : l’absence d’électricité sur la partie moteur exclut tout risque d’étincelle. Par ailleurs, le corps, les membranes et les accessoires de la pompe sont disponibles dans des matériaux conducteurs pour la dissipation des charges électrostatiques, condition sine qua non pour la conformité avec les normes de sécurité européennes en atmosphère explosive.
Caractéristiques techniques des pompes pneumatiques à membranes
Débits, pressions maximales et gestion des viscosités élevées
La gamme de pompes pneumatiques à membranes propose des modèles couvrant un large spectre de débits et de pressions. Les versions compactes autorisent des débits de quelques dizaines de litres par heure, idéales pour le dosage précis en laboratoire ou sur des lignes de production limitées. À l’échelle industrielle, des références telles que la TFG1500 gèrent jusqu’à 1100 litres par minute, avec des pressions maximales étant variables selon le diamètre et la robustesse des membranes, pouvant atteindre jusqu’à 16 bars pour certains modèles haute pression.
La capacité de gestion des fluides à haute viscosité distingue ces équipements : en fonction du modèle et de la taille, il est admis de pomper des produits allant de 300 à 10 000 cps, ce qui répond aux exigences des métiers de la cosmétique ou des polymères.
Capacité au pompage de particules solides et modèles haute pression
Grâce à leur conception spécifique, les pompes à membranes avec clapets plats peuvent accepter des particules solides jusqu’à 46 mm sans risque de blocage. Cette compatibilité est recherchée pour le pompage de boues, d’eaux usées industrielles ou de solutions contenant des éléments abrasifs.
Pour le transfert sous contrainte, certains modèles haute pression assurent la circulation de liquides jusqu’à 16 bars, avec une stabilité du débit et sans pertes fonctionnelles, même pour les fluides lourds ou hautement chargés.
Consommation d’air et optimisation énergétique pneumatique
La performance énergétique repose sur une utilisation maîtrisée de l’air comprimé. Chaque pompe doit être alimentée à la pression optimale (souvent située entre 2 et 7 bars) pour atteindre le débit désiré, sans surconsommation. L’intégration de régulateurs de pression et de filtres à air permet d’assurer le bon fonctionnement, tout en préservant la durée de vie des membranes et accessoires.
En étant réglées finement, ces pompes garantissent une économie d’énergie significative, associée à une réduction du bruit en fonctionnement, renforçant l’ergonomie et la sécurité sur site.
|
Gamme |
Débit max (l/min) |
Pression max (bar) |
Granulométrie max (mm) |
Viscosité max (cps) |
|---|---|---|---|---|
|
TFG025 |
22 |
7 |
2 |
3000 |
|
TFG100 |
160 |
8 |
6 |
6000 |
|
TFG1500 |
1100 |
16 |
46 |
10000 |
Construction et matériaux adaptés aux exigences industrielles

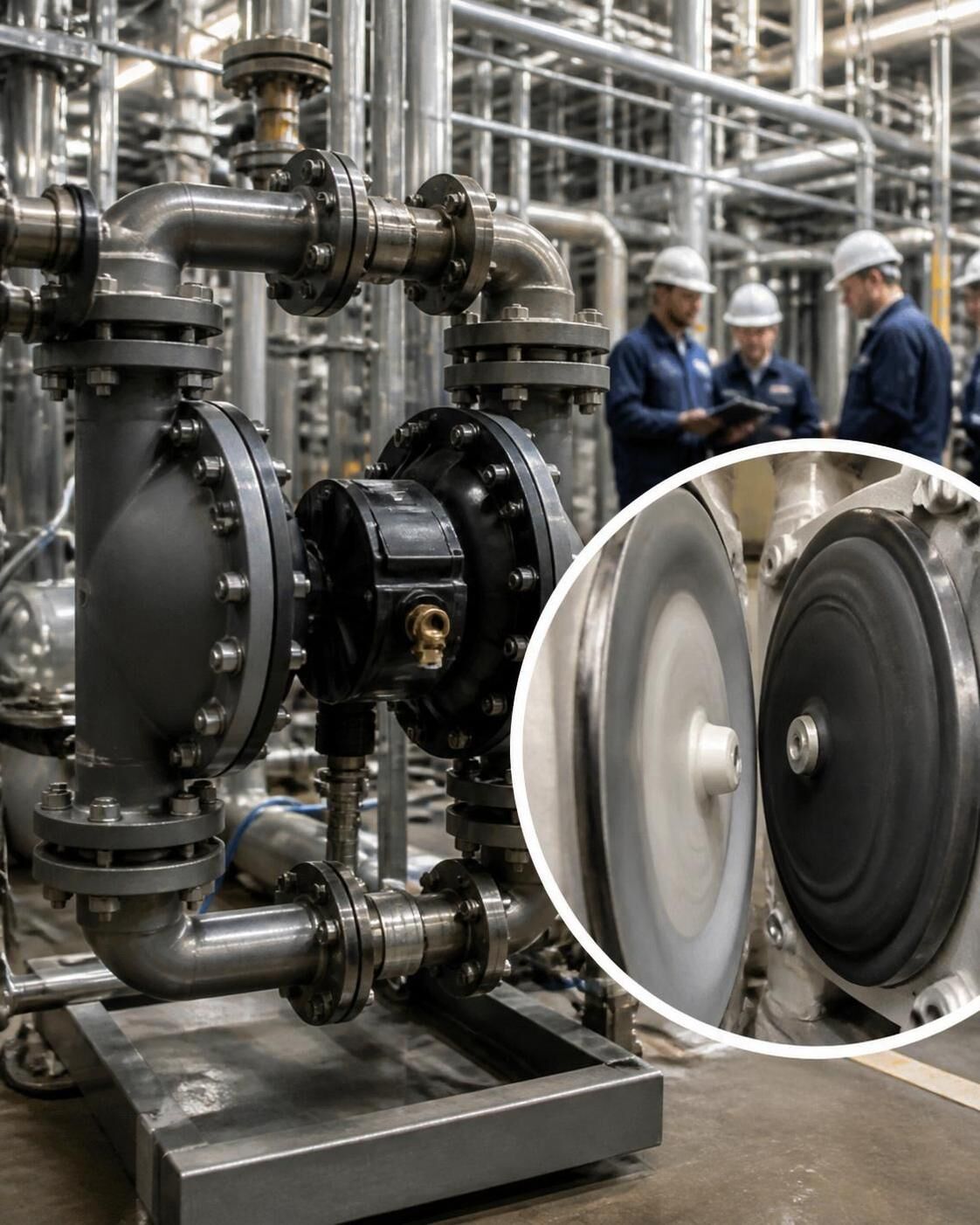

Membranes : matériaux et résistance chimique spécifique
Le choix des membranes constitue une étape clé dans l’optimisation de la durabilité et des performances des pompes. Les références majeures restent les PTFE, largement reconnues pour leur résistance chimique et leur aptitude au transfert de fluides corrosifs, mais aussi les matériaux comme le Santoprène, l’EPDM ou le Viton, chacun offrant une combinaison de souplesse, résistance à la température, à l’abrasion ou à certains solvants.
La sélection dépend étroitement de la nature du fluide à pomper : dans les applications chimiques agressives, le PTFE s’impose ; pour le secteur agroalimentaire ou pharmaceutique, la conformité FDA est privilégiée.

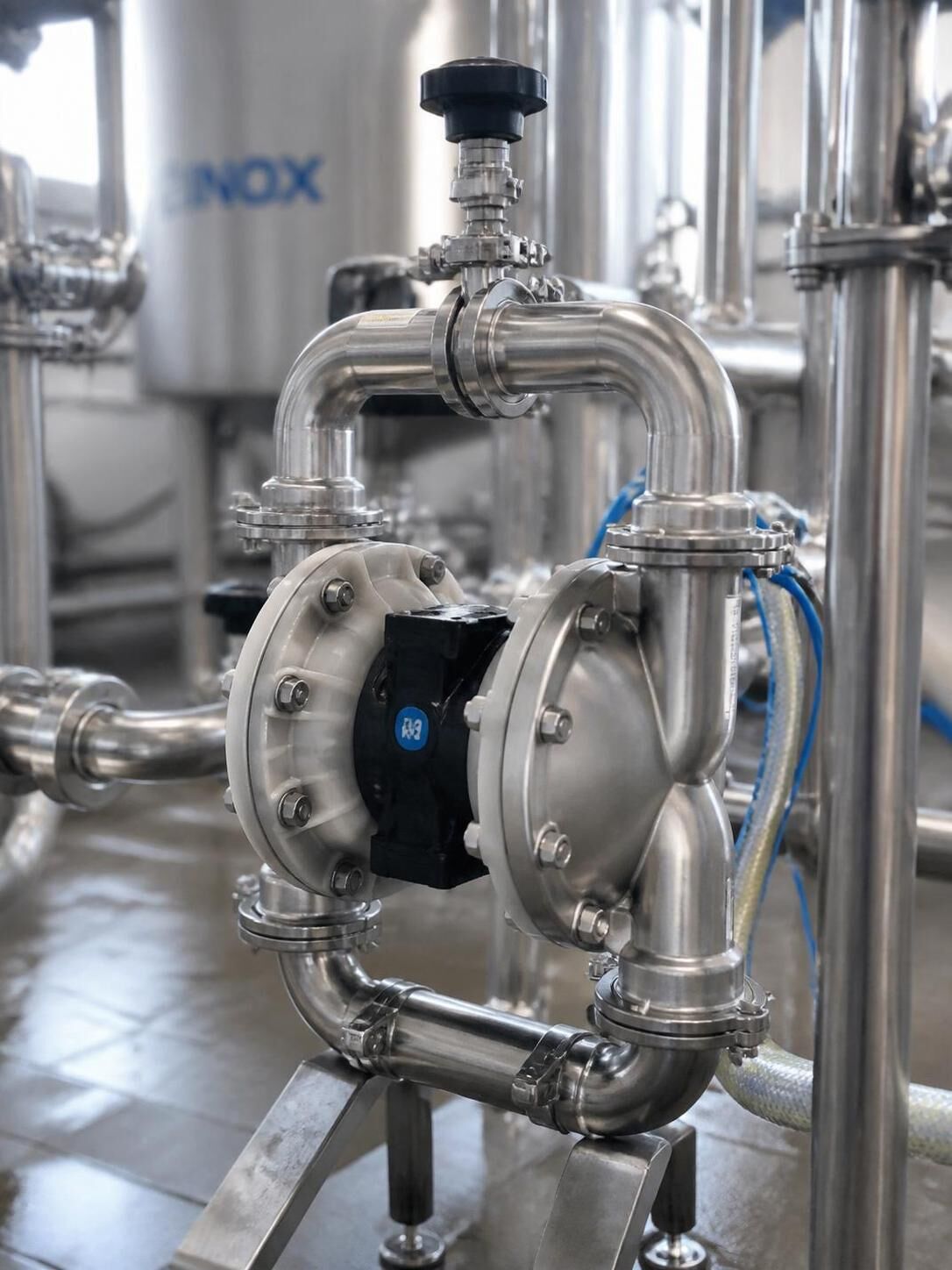

Membranes alimentaires : agréments FDA et démontage rapide
Certaines pompes sont spécifiquement conçues pour le transfert de produits alimentaires ou pharmaceutiques. Elles intègrent des membranes conformes à la réglementation FDA, offrant une garantie d’innocuité et de sécurité lors du contact avec les denrées sensibles. Les modèles à démontage rapide facilitent le nettoyage et la désinfection, réduisant le temps d’inactivité lors des changements de production.
Choix des corps de pompes selon secteurs et contraintes ATEX
La diversité des matériaux de construction (polypropylène, acier inox, fonte, aluminium, acétal) permet d’adapter la pompe aux environnements chimiques, alimentaires ou ATEX. Le choix se fait selon la compatibilité chimique, la température de fonctionnement, mais aussi la facilité de nettoyage dans le secteur cosmétique ou pharmaceutique. Les corps en inox électropoli, par exemple, répondent à la fois aux contraintes d’hygiène stricte et à la capacité d’intégrer une mise à la terre pour la sécurité ATEX.
Clapets à billes et clapets plats pour la gestion des fluides abrasifs
Face aux fluides abrasifs ou contenant des solides, l’utilisation de clapets plats ou de clapets renforcés offre une alternative robuste pour préserver la durée de vie des membranes, réduire les risques de blocage et maintenir la constance du débit. Cette technologie améliore la disponibilité opérationnelle, notamment dans le domaine du traitement des eaux ou de l’industrie minière.
Distributeur pneumatique et composants mécaniques essentiels
L’efficacité du pompage dépend de la fiabilité du distributeur pneumatique, chargé d’alterner l’arrivée d’air sur chaque membrane. La simplicité mécanique et l’absence de pièces sujettes à une friction constante participent à la réduction de la maintenance, rendant ces équipements incontournables sur les installations requérant un service continu.
Applications industrielles variées des pompes pneumatiques à membranes
Utilisation en chimie, cosmétique, agroalimentaire et pharmacie
Dans l’industrie chimique, ces pompes facilitent le transfert d’acides, solutions basiques ou solvants sensibles, garantissant une parfaite compatibilité avec les fluides agressifs. Le secteur cosmétique bénéficie de leur capacité à pomper des crèmes, émulsions ou gels, en préservant la texture et l’intégrité du produit grâce à la souplesse des membranes.
En agroalimentaire, elles assurent le transfert de lait, jus, sauces ou sirops, là où hygiène, agrément FDA et facilité de nettoyage sont des critères essentiels. Enfin, le secteur pharmaceutique exploite la fiabilité des pompes à membranes dans le dosage de principes actifs et solutions sensibles.
Pompage de fluides corrosifs, abrasifs et à haute viscosité
Leur aptitude à transférer des fluides dotés d’une forte viscosité, à forte concentration particulaire ou à pH extrême, fait des pompes pneumatiques à membranes un instrument clé pour la gestion des effluents, des produits concentrés ou des mélanges corrosifs. Gérer des acides, bases, encres, huiles lourdes ou boues n’exige aucune modification majeure du système, à condition d’adapter le choix des membranes et des matériaux de contact.
Exemples précis en industries minière, papetière et pétrolière
L’industrie minière profite de la robustesse des modèles à clapets plats pour le pompage de boues chargées de graviers ou sables. Le secteur papetier utilise ces pompes pour le transfert d’encres, colles ou résines à haute viscosité, là où l’extraction complète des fûts et la flexibilité d’utilisation sont attendues. Dans l’industrie pétrolière, la compatibilité ATEX et la capacité à gérer des produits hautement volatils ou agressifs constituent un avantage concurrentiel indéniable.
Spécificités des modèles et gammes de pompes à membranes
Compacité et polyvalence des modèles TFG025 à TFG100
La gamme TFG025 à TFG100 répond à une demande accrue de flexibilité sur site. Leur compacité autorise une installation au plus près des points d’utilisation, même pour des espaces réduits. Ces modèles conviennent aussi bien au dosage fin qu’au pompage de liquides sur lignes mobiles ou pour l’intégration dans des process automatisés nécessitant une grande réactivité.
Puissance et gestion des viscosités extrêmes TFG200 à TFG1500
Pour des besoins industriels plus exigeants, la série TFG200 à TFG1500 offre une puissance supérieure, adaptée au pompage de fluides très visqueux, chargés ou abrasifs. Ces modèles permettent de franchir des pertes de charge importantes, d’assurer le transfert sur de longues distances et de gérer simultanément plusieurs lignes de produits grâce à leur grand débit et à une excellente tenue à la pression.
Versions clapets plats et pompes alimentaires démontables
Les versions spécifiques dotées de clapets plats sont dédiées à l’industrie minière ou au traitement des eaux usées, permettant le passage de particules de grande taille sans obstruction. Les pompes alimentaires, démontables sans outillage, trouvent leur place dans des secteurs où la flexibilité du nettoyage et des changements de produits est une réelle exigence de production.
Maintenance facilitée et dépannage des pompes pneumatiques
Signes précurseurs d’usure des membranes et clapets
L’usure des membranes se manifeste par une chute du débit, la présence de fuites ou une perte d’efficacité du pompage. Les clapets peuvent présenter des battements irréguliers ou une rétention partielle de produit en cas de déformation ou d’encrassement. Une surveillance régulière de ces éléments participe à la longévité de l’appareil et assure une anticipation des arrêts de production non planifiés.
Techniques simples de remplacement sans outillage spécialisé
Le remplacement des membranes ou des clapets ne requiert généralement pas d’outillage spécialisé. Les kits de réparation proposés permettent une intervention directe en atelier ou sur site, réduisant l’immobilisation et limitant les risques de contamination du process lors des opérations de nettoyage ou de maintenance.
Kits de réparation et résolution des problèmes fréquents
La disponibilité de kits adaptés, intégrant membranes, clapets et joints, facilite la résolution des problématiques courantes telles que le colmatage, la perte de pression ou l’apparition de fuites. La traçabilité des pièces et la compatibilité avec l’ensemble des gammes favorisent l’autonomie des équipes de maintenance.
Normes de sécurité et certifications indispensables
Conformité ATEX pour environnements à risques explosifs
Les pompes pneumatiques à membranes fonctionnent sans électricité côté moteur, excluant ainsi la plupart des risques d’allumage dans les atmosphères explosives. Le respect des normes ATEX est assuré par l’utilisation de matériaux conducteurs, la mise à la terre et des accessoires certifiés. Cela rend ces pompes incontournables dans les industries chimique, pétrolière ou pharmaceutique.
Certifications FDA pour applications agroalimentaires et hygiène
Les applications alimentaires et pharmaceutiques exigent la validation par des organismes tels que la FDA, garantissant l’absence de migration de composés dangereux et la facilité de nettoyage après chaque cycle de production. Les membranes en PTFE ou EPDM sont régulièrement privilégiées pour leur conformité, leur robustesse et leur inaltérabilité à long terme.
Impact des normes CE et sécurité électrique renforcée
La certification CE atteste du respect des critères de sécurité mécanique, acoustique et de compatibilité électromagnétique. Le respect de la sécurité électrique est assuré par la séparation stricte entre les parties sous pression et les connexions pneumatiques, excluant tout risque de court-circuit ou d’échauffement lié à la présence de moteurs électriques.
Atouts compétitifs des pompes pneumatiques à membranes industrielles
Robustesse, autonomie et fonctionnement silencieux
Ces équipements associent robustesse, forte autonomie en fonctionnement, capacité à pomper sec, et fonctionnement silencieux. Leur faible niveau sonore, inférieur à 75 dB pour la plupart des modèles équipés de silencieux, limite les nuisances sur les sites industriels et préserve le confort des opérateurs.
Adaptabilité aux fluides complexes et conditions extrêmes
Grâce à la multiplicité des matériaux disponibles pour leurs membranes et corps, ces solutions s’adaptent aux fluides très variés : acides, bases, solvants, émulsions, résines, produits alimentaires. Leur tolérance aux chocs de pression et à la variation de débit leur permet de répondre à des conditions extrêmes d’utilisation.
Installation simplifiée et faible maintenance requise
La simplicité de montage et de démontage, associée à la très faible maintenance préventive imposée, réduit les contraintes opérationnelles et favorise leur adoption généralisée sur des sites complexes ou stratégiques. L’accès facile aux pièces d’usure comme les membranes encourage le maintien en condition opérationnelle sans intervention lourde.
-
Transfert de fluides visqueux, chargés ou corrosifs
-
Conformité aux normes ATEX et FDA
-
Démarrage à sec sans dommage
-
Nettoyage facilité grâce aux modèles démontables
-
Réglage continu du débit par ajustement pneumatique
Choix stratégique des pompes selon caractéristiques du fluide
Importance du débit, viscosité et granulométrie dans la sélection
Déterminer le débit requis, la viscosité du fluide à pomper et la granulométrie des particules présentes est recommandé pour orienter le choix de la pompe. La consultation de la fiche de données sécurité (FDS) du fluide permet d’anticiper les risques d’attaque chimique ou d’abrasion et de choisir membranes et corps compatibles.
Impact des exigences ATEX et normes d’hygiène sur le choix des matériaux
Les exigences ATEX imposent souvent le recours à des corps métalliques ou en polypropylène conducteur, avec membranes en PTFE ou Viton. Les environnements soumis à des normes d’hygiène strictes privilégieront inox, PTFE et accessoires certifiés FDA, pour garantir une parfaite washabilité et une absence totale de contamination croisée.
Recommandations pour anticiper les évolutions futures d’usage
Le surdimensionnement modéré des pompes, la modularité des accessoires (amortisseurs, régulateurs) et la possibilité d’adapter les membranes en fonction d’un changement de produit ou de pression sont à envisager pour garantir l’adaptabilité à long terme.
Données techniques complémentaires pour une performance optimale
Pression optimale et limitation pour préserver la membrane
La pression d’alimentation doit toujours être adaptée : un excès limite la durée de vie des membranes, une insuffisance provoque une réduction de débit ou des à-coups. L’ajustement des régulateurs de ligne doit s’effectuer selon les préconisations du fabricant et en fonction des accessoires connectés au circuit pneumatique.
Capacité d’auto-amorçage et gestion des pertes en aspiration
La plupart des modèles peuvent amorcer jusqu’à 7 mètres en aspiration et tolérer des pertes de charge modérées. Un dimensionnement correct des diamètres d’arrivée et d’évacuation est préconisé pour maintenir un débit constant et prévenir le dessèchement des membranes.
Accessoires modulaires : antipulsateurs et compteurs de cycles
La modularité des accessoires disponibles, du compteur de cycles à l’antipulsateur, offre la possibilité de suivre précisément l’évolution du pompage, d’anticiper l’usure ou d’ajuster les paramètres en temps réel afin de sécuriser le process.
Exemples concrets d’intégration des pompes pneumatiques à membranes
Surdimensionnement pour anticiper l’évolution industrielle
Sur les sites industriels en développement, surdimensionner modérément le modèle retenu contribue à répondre à de futurs besoins d’augmentation de capacité sans réinvestissement immédiat.
Adaptation des matériaux selon agressivité et abrasivité des fluides
Dans certains process chimiques, choisir des corps en PTFE ou en Inox, couplés à des membranes renforcées, permet de garantir la pérennité de l’installation face à des acides concentrés. Pour l’industrie de la céramique, l’option clapets plats facilite la gestion des fluides fortement chargés.
Modularité pour gestion de flux multiples et automatisation pneumatique
Dans des contextes à flux multiples, la flexibilité d’ajout de modules ou de séparateurs pneumatiques permet de piloter plusieurs circuits à partir d’une seule source de pression. Cette configuration optimise l’automatisation et limite la complexité des installations.
Gestion des fluides agressifs et corrosifs avec pompes adaptées
Résistance chimique et choix des membranes spécifiques
L’utilisation de PTFE ou de Viton est privilégiée pour résister à la plupart des solvants, acides, alcalins et agents oxydants. La compatibilité est validée via des tests en laboratoire ou par consultation de la documentation technique.
Solutions pour fluides abrasifs et chargés de particules
En présence de solides, les versions équipées de clapets plats et de chambres surdimensionnées offrent des garanties quant à la durée de vie et à la préservation du débit, même dans les applications minières ou de traitement des boues lourdes.
Applications en traitement thermique, filtration et épuration
Les process de filtration, d’épuration d’eaux usées industrielles ou de circuit de retour de fluides thermiques intègrent ces pompes pour la sécurité opérationnelle, la résistance aux variations de température et la constance du pompage quelles que soient les propriétés du fluide transitant.
|
Application |
Matériau de membrane |
Matériau du corps |
Norme clé |
|---|---|---|---|
|
Acides chlorés |
PTFE |
Polypropylène |
ATEX |
|
Aliments liquides |
Santoprène/FDA |
Inox électropoli |
FDA |
|
Emulsions abrasives |
Viton |
Fonte ou acier |
CE |
Optimisation industrielle : réglage et pilotage des pompes pneumatiques
Réglage continu du débit par pression d’air pneumatique
Un des avantages majeurs de cette technologie réside dans le réglage continu du débit, uniquement par modification de la pression d’air, sans intervention sur le moteur ou changement de configuration. Ceci s’avère essentiel dans les lignes de dosage, d’alimentation de machines automatiques ou pour adapter la cadence aux variations de la production.
Économies d’énergie et réduction du bruit en fonctionnement
L’optimisation du pompage passe aussi par la rationalisation de la consommation d’air comprimé. Des études démontrent qu’une gestion efficiente des filtres et régulateurs réduit la dépense énergétique jusqu’à 30 %, tout en améliorant l’ergonomie sonore au poste de travail.
Mise en place d’équipements filtrants et régulateurs de pression
L’adjonction de filtres à air et de régulateurs garantit la stabilité, empêche l’intrusion de particules abrasives et contribue à augmenter significativement la durée de vie des membranes. Ce réglage s’intègre dans une politique globale de maintenance préventive, adaptée à chaque process industriel.
Questions fréquentes sur les pompes pneumatiques à membranes
Quels sont les signes indiquant qu’une membrane doit être remplacée ?
Une chute de débit, une fuite autour de la pompe, des bruits inhabituels lors du cycle ou une baisse de pression sont les premiers indicateurs de l’usure ou d’une détérioration des membranes. L’apparition de contamination croisée lors d’applications alimentaires peut également constituer un signal d’alerte.
Comment optimiser la consommation d’air comprimé de la pompe ?
Un réglage précis du régulateur de pression ainsi que l’entretien régulier du circuit pneumatique permettent d’éviter les surconsommations. Il est recommandé d’utiliser des filtres à air et de maintenir le réseau en parfait état pour préserver l’efficacité du pompage.
Peut-on utiliser la même pompe pour différents types de fluides ?
Oui, sous réserve de vérifier la compatibilité des membranes et matériaux du corps avec le nouveau fluide et de procéder à un nettoyage complet lors du changement de produit, surtout dans les applications agroalimentaires ou pharmaceutiques.
Quelle est la durée de vie moyenne d’une membrane de pompe pneumatique ?
Selon l’intensité d’utilisation, la nature du fluide pompé et la pression de service, cette durée fluctue entre quelques mois et plusieurs années. Un entretien régulier améliore la longévité des membranes.
Une pompe pneumatique à membranes est-elle adaptée aux fluides hautement abrasifs ?
Les modèles dotés de clapets plats et de membranes renforcées sont spécifiquement conçus pour supporter les particules abrasives et assurer une durée de vie accrue lors du transfert de ces fluides.
